技術參數

產品型號：ZAMGW（P/M）

公稱通徑：DN20～300mm

公稱壓力：PN 1.6、2.5、4.0、6.4MPa

環境溫度：高溫型(+250～+450℃)

適用介質：氣體、液體、蒸汽等介質

連接標準：法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)

密封填料：V型聚四氟乙烯填料、V型柔性石墨填料

閥芯形式：?jiǎn)巫健⑻淄彩?

產品詳情

產品概述

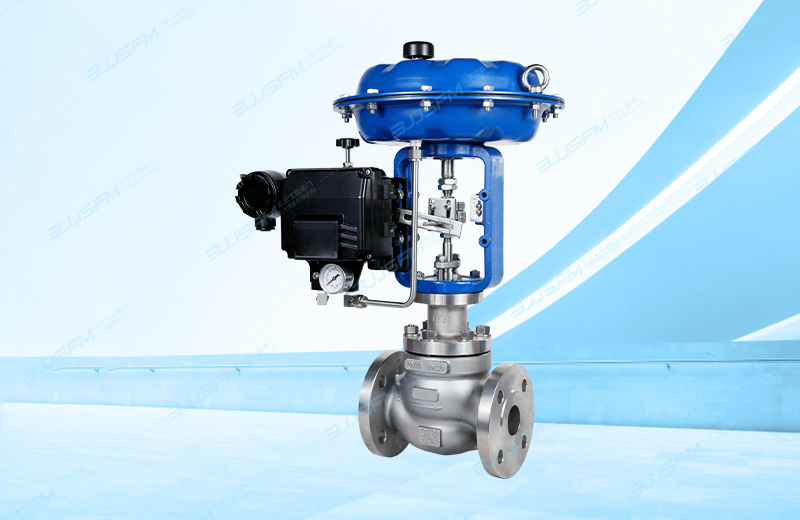

氣動薄膜高溫調節閥是由多彈簧氣動薄膜執行機構和低流阻高溫調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。閥體流道呈S流線型，具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點，可用于苛刻的工作條件。配用電-氣閥門定位或氣動閥定位器，可實現對工藝管路流體介質的自動調節控制。廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數，如壓力、流量、溫度、液位等參數保持在給定值。特別適用于允許泄露量小、閥前后壓差不大及溫度較高的場合。

主要連接尺寸

公稱通徑 DN(mm)		20	25	32	40	50	65	80	100	125	150	200
L	PN16/25	181	184	200	222	254	276	298	352	410	451	600
	PN40	194	197	200	235	267	292	317	368	425	473	610
	PN64	206	200	210	251	286	311	337	394	440	508	650
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5
H1		132	132	158	170	179	214	221	234	270	294	331
H2		350	350	380	380	380	480	480	480	610	610	610
H3		180	180	180	180	180	236	236	236	310	310	310
L1		289	289	289	289	289	347	347	347	476	476	476
A		282	282	282	282	282	360	360	360	470	470	470
D		220	220	220	220	220	270	270	270	320	320	320
